Taschenlampe 3xP4

[Borax]

Die Lampe ist zwar schon alt, aber dafür kann ich auch sagen, dass sie seit mehr als einem Jahr völlig störungsfrei läuft.
Geschaltet wird per Drehring (Magnet + Reed-Kontakt) eine von drei verschiedenen Stromstärken (250mA, 570mA und 990mA) sowie ein/aus.

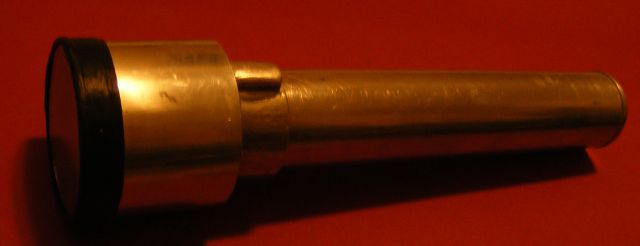

Gesamtansicht:


Bauteile:
9 AA Akkus (eneloop Klon)
3 x Seoul P4 (kaltweiß) + Triple-Linse
Ksq siehe hier: viewtopic.php?p=73694#p73694
5mm Alu Grundplatte mit 50mm Durchmesser
4 cm Rohr mit 55mm Durchmesser (2.5mm Wandstärke)
18,5cm Rohr mit 35 mm Durchmesser (2mm Wandstärke)
3 Gewindestangen 4mm ca. 20cm
Stabmagnet 4x20mm
Zwei doppelseitige Platinen mit 30 mm Durchmesser (0.5mm) mit aufgelöteten Goldkontakten als Batteriehalter
Al75 Lot, Muttern und noch ein paar Kleinteile die mir jetzt vmtl. grade nicht einfallen...

Grundplatte:

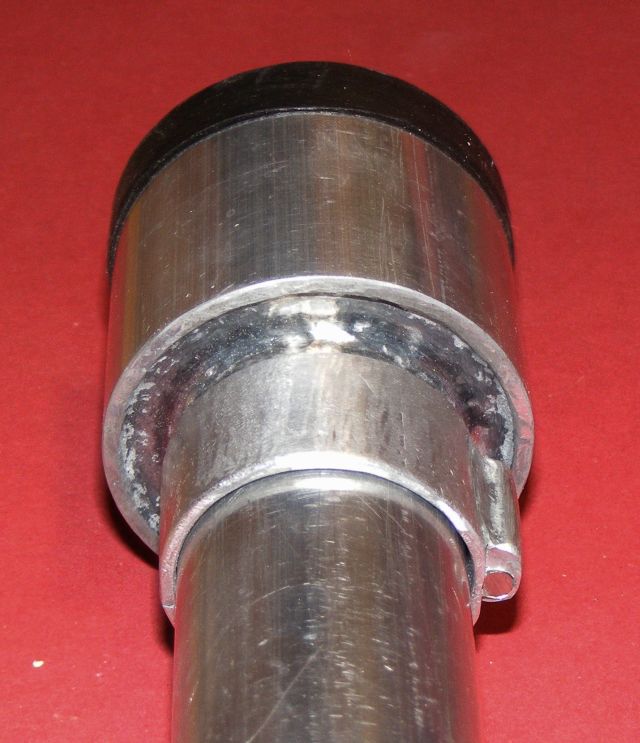

Die Grundplatte wurde mit Al75 Lot in das 55mm Rohr eingelötet und anschließend das 35mm Rohr aufgelötet:

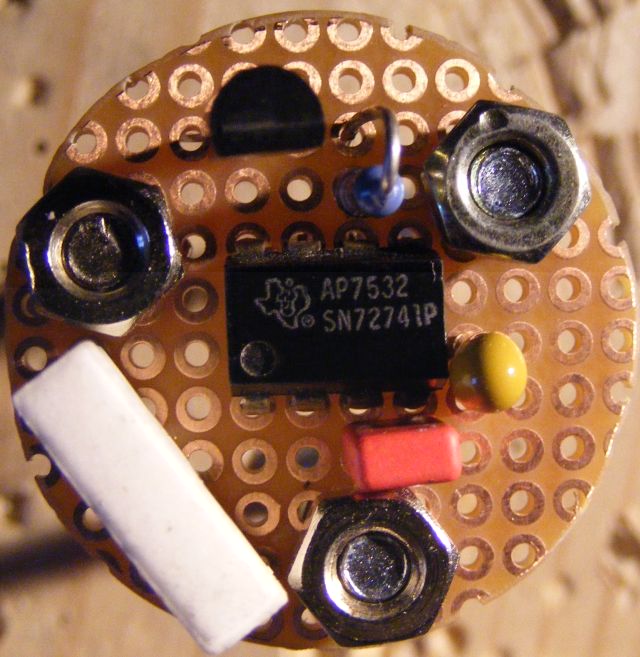

Wie eng es da drin ist, sieht man an der Platinenplanung (hier war noch nichts verlötet):


Fertig bestückt:


Man erkennt im Vordergrund die REED-Kontakte.

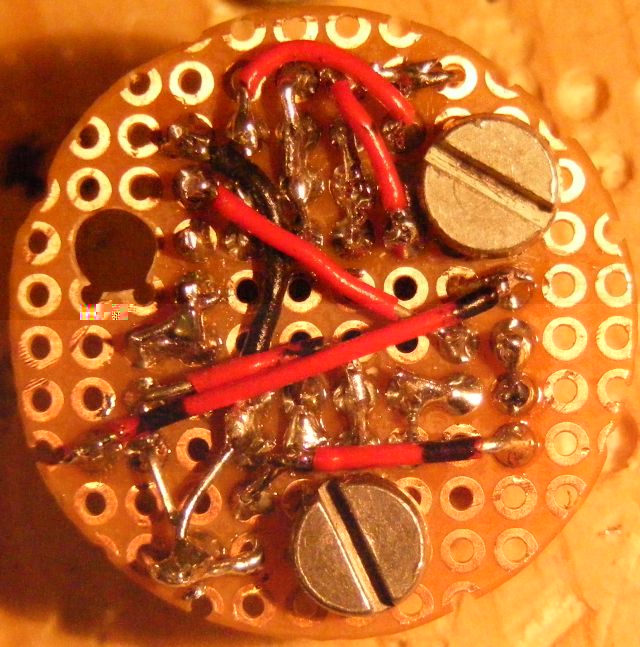

Unterseite:


Innenleben vor dem Einbau:

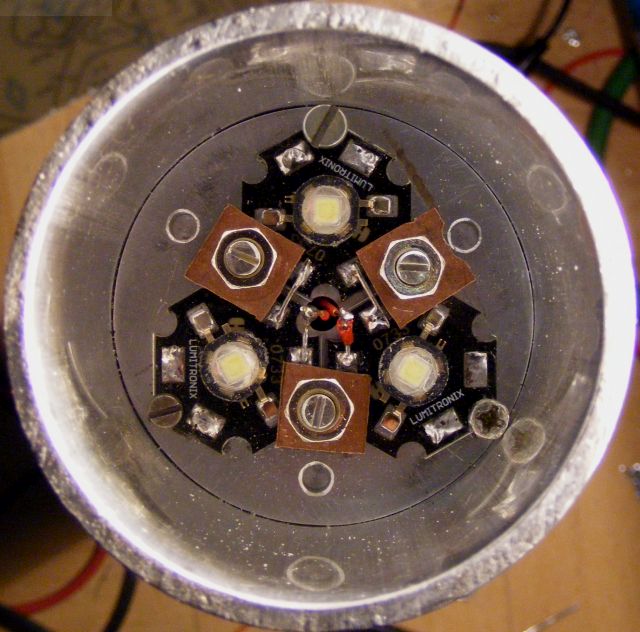

Leds:

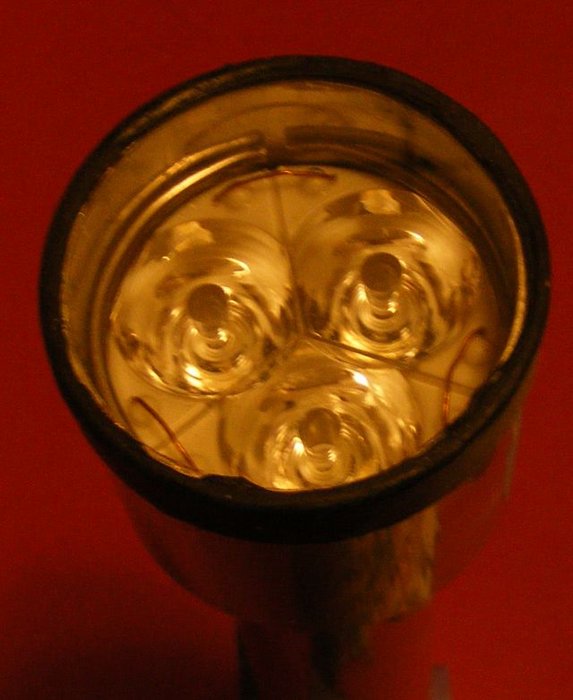

Und Linse:

Die Linse ist nur gesteckt, aber mit einem Stahlring gesichert. Um notfalls die Linse wieder rauszukriegen, sind die kleinen Kupferdrahtringe zwischen den Einzellinsen befestigt. Als Schutz (vor Regen, Dreck...) ist noch eine Glasscheibe (aus einer alten Taschenlampe) davor gesetzt und mit Sailors selbst verschweißendem 'Klebeband' befestigt.
Die Lampe ist ausschließlich mit Hobbymitteln gebaut, also keine CNC-Fräse o.ä. Nur billige Standbohrmaschine (schon über 20 Jahre alt), Dremel-Klon, Lötkolben, Propangasbrenner und Gedult

[Sh@rk]

Ein schöner Nostalgischer Umbau, ist zumindest mein Eindruck . Von mir bekommst du schon einmal volle Punktzahl, jedoch würde ich mir Wünschen ein Foto des Beamshot zu sehen. Meine Frage währe, wie du die Akkus lädst? als Akku Pack?

mfg Sh@rk

[Ibis93]

Hi,
eine schöne Lampe hast du dir da gebaut. Von mir gibts 5 Sterne dafür
Danke für die tolle Beschreibung und die Bilder von der Platine. Wie hast du die Platine so rund hinbekommen? Einfach mit der Laubsäge ausgesägt? Ich werde mich nächste Woche auch an die Platine wagen
LG Ibis93

[Borax]

Einfach mit der Laubsäge ausgesägt

Ja, genau. Und mit Dremel nachgeschliffen.
Auch die anderen Alu-Teile (Grundplatte/Deckel hinten - siehe Bild unten) sind mit der Laubsäge ausgeschnitten. Bei 5mm Alu dauert das allerdings doch ganz schön lange...

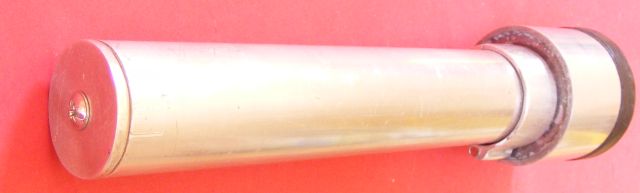

Hier noch mal ein Bild (von unten):

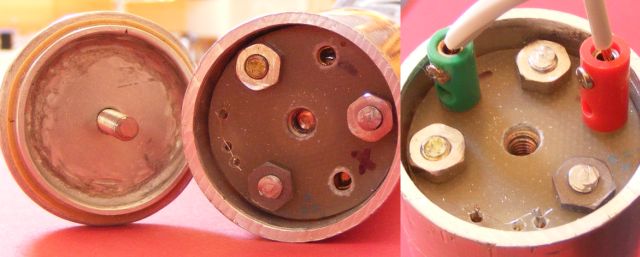

Der Deckel ist 1.5mm Alu mit einem aufgelötetem Ring und ein einfacher Haushaltsgummiring als Dichtung. Drunter sind die Ladeanschlüsse und eine Sicherung (Stück Draht aus einer kaputten 2A Glas-Sicherung) Aufgeschraubt sieht es so aus:


Die Ladeanschlüsse sind einfach auf Platine gelötete Ringe (wieder mal Goldkontaktreste aus Tamiya Steckern), so dass Zwerg-Stecker genau reinpassen. Geladen werden alle 9 Zellen in Serie an einem Selbstbau Ladegerät (Atmel basiert) mit üblicherweise 1.5A.
Bilder vom Beamshot gibt es (wenn ich dazu komme) heute Abend - jetzt hätte es wenig Sinn.
